一文详解数显气体流量控制器

传统质量流量计在实际应用中存在几项明显弊端。

通常需要较长的预热时间以达到热平衡状态，无法实现开机即用，工作效率较低。

其次，传统质量流量计采用热扩散原理，其核心传感元件易受环境温度变化及气体特性影响，导致显著的零点漂移和量程漂移现象，需要频繁进行校准维护，售后维护成本高。更突出的是，其测量稳定性相对较差，长期使用过程中容易出现测量值波动，特别是应对压力、温度变化时表现更为敏感，这些因素共同制约了其在要求高精度、高稳定性的工业应用和科学研究中的可靠性。

易度经过潜心十余年的自主研发和技术积淀，凭借S系列质量流量计和SC系列质量流量控制器的性能和创新设计，在国内外各大高校的实验室里独得恩宠，实现了国产质量流量计和控制器从“技术可用”到“技术好用”的关键跨越。

极速响应，触控未来：重新定义科研体验

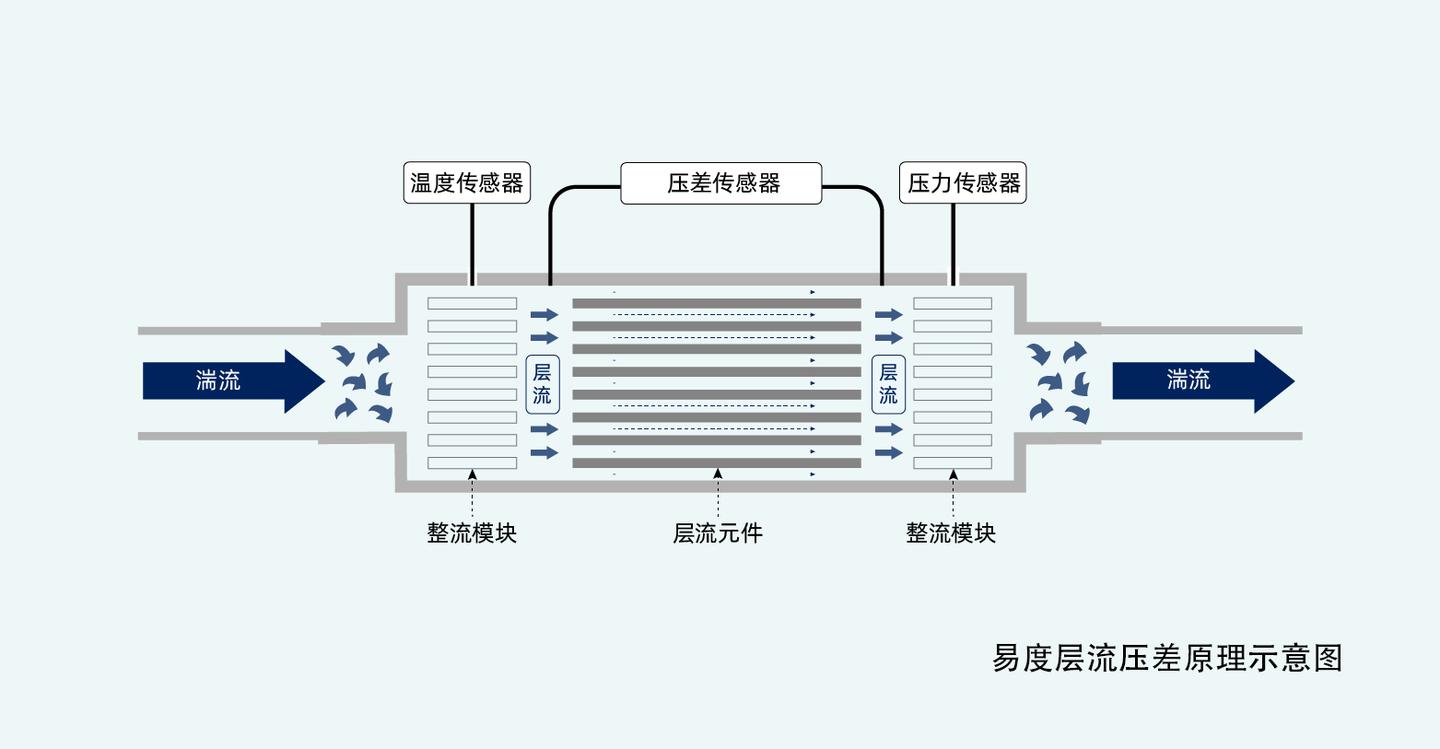

传统热式质量流量计需要提前长时间预热，易度层流压差式质量流量控制器真正实现了开机即测，研究人员无需等待温度稳定，按下电源即刻投入工作，大大提升了实验效率。

响应速度方面更是可以达到1毫秒级快速响应。无论是瞬间的流量切换还是动态的过程调控，都能实时跟踪并快速调整，确保流体控制的高度精准。这种极速响应特性为实验室、科研、半导体工艺、化学反应等对时间精度要求高的领域提供了可靠保障。

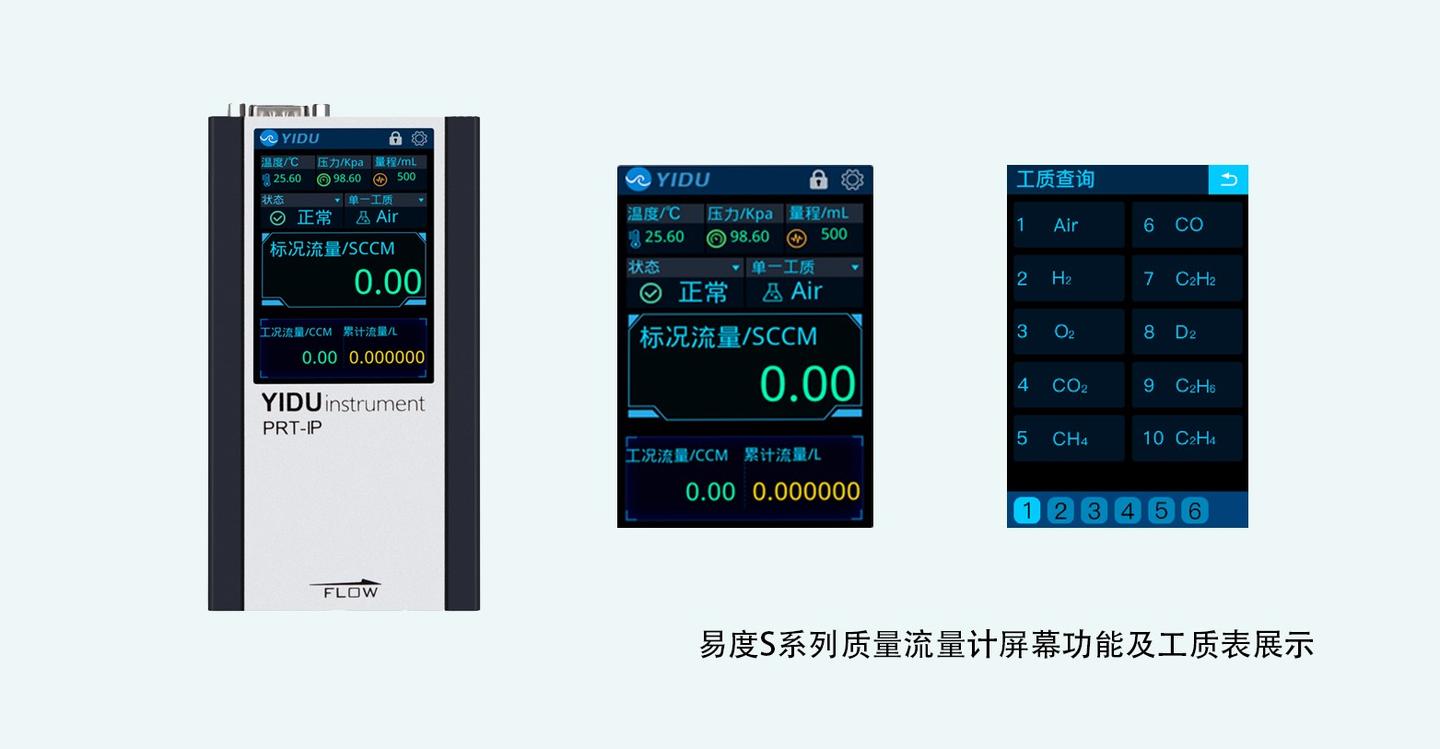

最令人称道的是其直观的触摸屏测控体验。研究人员无需连接电脑或通讯PLC设备，直接通过高清晰度触摸屏即可完成所有操作：设定流量、切换气体介质、实时查看温度、压力、体积流量、质量流量、累积流量等多项参数变化。这种人性化的交互设计让复杂的流量控制变得简单直观，研究人员可以更专注于实验本身而非设备操作，显著提升了科研工作的效率、流畅性和愉悦感。

化繁为简，一屏洞察：客户真实客观评价

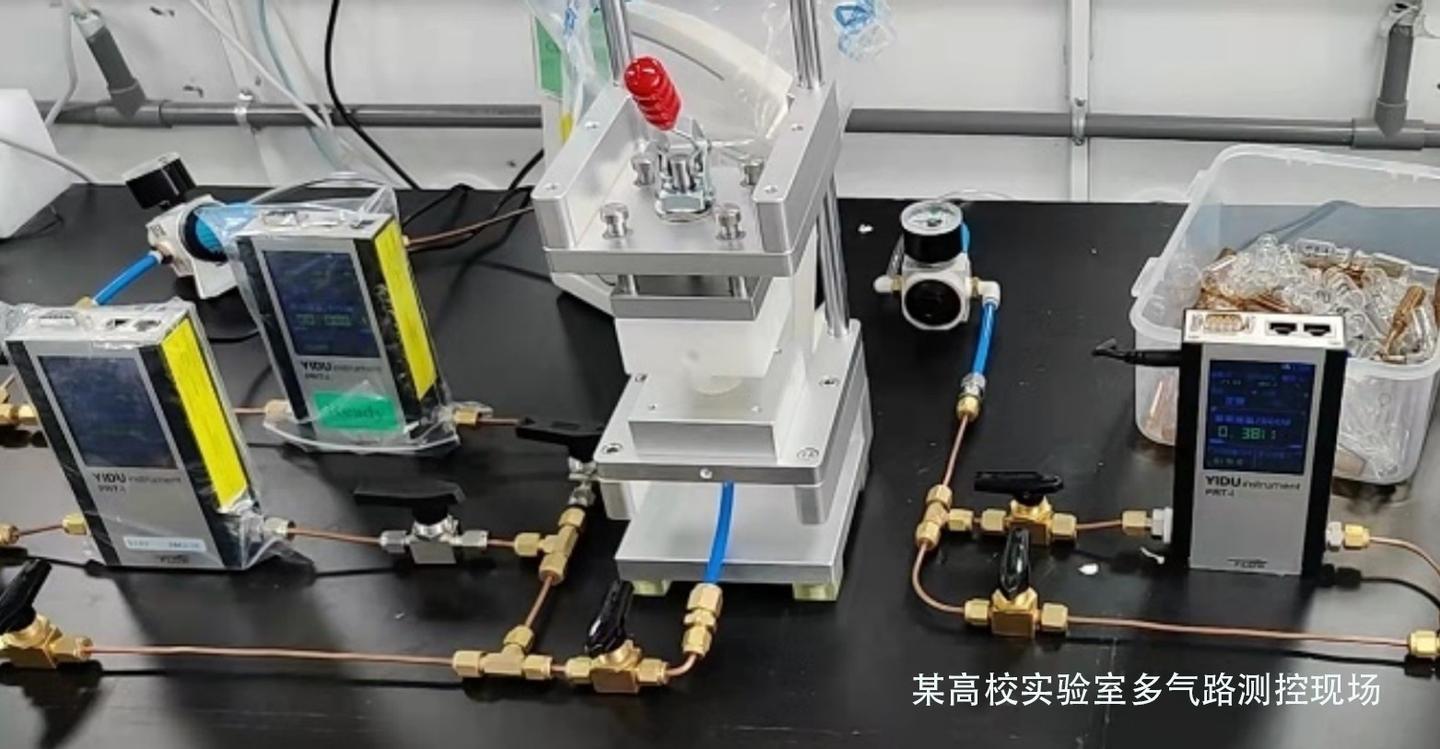

在国内某高校化工学院实验室中，刘老师和他的研究生以及博士生团队对易度SC100质量流量控制器赞不绝口，

“你们这个产品体验太棒了，之前课题组上用的是热式流量计，每次实验前需要通气预热等待半小时，而且氩气太贵了，这半小时白白浪费了不少的时间和科研基金，现在好了，开机就直接可以做实验了，精度也很高，后续我们学院有其他场景优先考虑你们，也会把你们推荐给其他的老师”

在北京某科研院所的燃料电池测试台旁，工程师正在用S系列质量流量计进行燃料电池电堆气密性测试，之前测量泄漏量时需要连接电脑或依赖外部PLC编程，对于实时调整设备以及观测数据极为不便，现在无需借助其他仪表，便能一目了然地观察到流量值的微小变化，从而快速、直观地判断电堆是否存在泄漏以及泄漏的程度，大大提升了判定的准确性和效率。

易度研发的数显气体流量控制器，不仅体现了中国在精密仪器领域的技术进步，更为科学研究和工业发展提供了强有力的工具。它简化了复杂操作，提高了工作效率，保证了数据准确，正在成为流体测控领域得力助手，推动着科技创新向更高水平迈进。

随着我国制造业转型升级和科技创新力度不断加大，像这样集创新性、实用性和可靠性于一体的仪器设备，必将为高质量发展注入新的动力，在科技竞争舞台上展现中国仪器的风采。

01 流量控制系统的核心组成

在实际的流量控制系统，MFC(质量流量控制器)很少单独工作，它通常与MFM(质量流量计) 和GPC(压力控制器)等设备协同工作，共同构成一个完整、稳定、精确的气体输送系统。

这些组成部分是什么?我们可以逐步分析

MFC(Mass Flow Controller)， 全称是质量流量控制器。它是一种能够精确测量并同时自动控制气体流动速率(流量)的精密电子设备。

MFM(Mass Flow Meter)，全称是质量流量计。可以把它理解为“只有测量功能，没有控制功能的MFC”。其内部结构与MFC几乎全相同，拥有相同的毛细管旁路系统和热式传感单元，用于精确测量流过的气体质量流量。区别是没有可调节开度的电磁比例阀。

GPC(Gas Pressure Controller)，我们通常称之为电子背压阀或压力控制器。它的核心任务是控制压力而非流量。

02 MFC、MFM与GPC的关系:灵活组合而非固定配套

智慧工业

它们不一定是“一整套”固定组合，但它们是构建一套高精度、高稳定性气体输送系统时，最核心、最常协同工作的“工具包”或“组件套件”。它们之间的关系更像是“乐高积木”而不是“一套固定家具”。工程师根据不同的系统需求和目标(精度、压力环境、成本等)，来选择搭配使用哪些“积木”。

如图

核心分工，各司其职

MFC (质量流量控制器)：“既测又控”。它的目标是控制流量，并确保流量稳定在设定值。它是系统的“执行者”。

MFM (质量流量计)：“只测不控”。它的目标是监测和显示流量。它是系统的“监视者”或“眼睛”。

GPC (气体压力控制器，常指背压阀/稳压阀)：“控压不控流”。它的目标是控制压力，为MFC创造一个稳定的工作环境。它是系统的“保障者”或“稳定器”。

03 流量控制系统的重要性

智慧工业

MFC的核心价值在于精确、重复和自动化的气体配比与控制，这对于现代工业和研究至关重要：

1.精确的工艺重复性：在半导体芯片制造中，需要将几十种气体以及其精确的比例混合。MFC能确保每一片晶圆经历全相同的工艺，这是良率的保证。

2.提高效率与节约成本：许多工艺气体(如硅烷、氦气)非常昂贵或有毒。MFC可以精确控制投入量，避免任何浪费，直接节约成本并保障安全。

3.安全保障：对于易燃易爆(如氢气、甲烷)或有毒气体，精确控制流量是防止浓度达到危险水平的关键。

4.实现自动化：MFC接收标准电信号，可以轻松接入计算机、PLC(可编程逻辑控制器)等系统，实现全自动生产流程和数据记录。

04 适用行业与典型场景

流量控制系统广泛应用于以下领域

1.实验与检测设备：气相色谱仪、质谱仪气体控制;传感器校准;气体配比与透过率测试。

2. 新能源：燃料电池测试、氢能技术研发、气密性检测、发动机测试。

3. 生物工程 ：微生物培养与发酵过程中的气体定量供给(如啤酒酿造充氧)。

4. 真空工艺：真空镀膜、等离子清洗、热处理中的气体流量控制与校准。

5. 新材料研发 ：石墨烯、金刚石制备(PECVD设备)，光纤预制棒生产(MCVD设备)。

6. 环境监测：空气质量监测、大气采样、气体分析仪流量校准。

7. 气密性检测：质量流量检漏、差压检漏、真空检漏及流通性测试。

8. 半导体与光电：光伏薄膜沉积、LED制造、原子层沉积、光刻与刻蚀气体控制。

9. 实验室应用：配气、混气、动态校准、实验过程气体流量测控。

气体质量流量控制器属于一种精密的工业自动化控制器件，它可对多种气体质量流量进行精确测量和控制(常用气体包括N2、H2、CH4、NH3等)，其测量值不因环境压力或温度的变化而失准，并且能够根据用户需求设定流量控制值，因而大量应用于集成电路生产线上的扩散、氧化、外延、CVD、等离子刻蚀等工序设备中，以便对各种工艺气体进行精密控制与输送，同时在太阳能光伏产品制造、光纤预制棒熔炼、类金刚石镀膜、人工晶体制造、超导材料研制、核燃料处理、石油、化工、燃料电池、制药等领域也有非常广泛的应用。

根据工作原理的不同，气体质量流量控制器主要分为热式、差压式和科里奥利(Coriolis)式等。其中，热式质量流量控制器具有灵敏度高、响应速度快、精度高以及无须补偿等特点，因而得到更为广泛的应用。

按照控制信号的不同，气体质量流量控制器分为模拟式和数字式两种。数字式气体质量流量控制器采用数字补偿技术，使得传感器精度更高，性能更稳定，响应速度更快，RS-485、DeviceNet和PROFIBUS等多种通信接口可供选择。在接口方面，采用表面洁净度高、密封性好的VCR街头和IGS W型/C型街头。数字式气体质量流量控制器在对精度、响应速度和表面洁净度要求很高的大规模集成电路领域具备广阔的市场空间。

气体质量流量控制器主要由流量传感器、流量控制阀和控制电路组成，如图8-244所示。其中，流量传感器基于热式原理或压力原理;流量控制阀一般采用电磁调节阀或压电阀。当气体通过气体质量流量控制器通道时，由热式或压力式流量传感器测得其流量信号，流量信号经控制电路方法后，与流量设定信号进行比较，比较后的差值信号经控制算法处理后传递给流量控制阀，流量控制阀根据控制信号改变其阀口开度，从而改变气体流量的大小，实现对气体流量的闭环控制。

表8-59列出了气体质量流量控制器的主要技术参数。

产品标定：由于不同的客户所用的气体不同，气体质量流量控制器所测量的气体种类繁多，并且很多气体属于有毒或易燃易爆气体。因此，为简化生产，保证可实施性和安全性，多采用氮气(N2)作为代气并乘以转换系数(标定的目的气体与氮气之间的转换系数，可通过实验的方法测得)的方法对产品进行标定。
